环境准备

完整平台用户手册，包含基础云平台能力与 AIOS 相关章节。

安装/升级ZStack Cloud需使用ZStack Cloud ISO，特性如下：
  1. ZStack Cloud ISO以自研的Helix为底座。Helix是运行在基础设施层和上层客户操作系统之间的虚拟化内核软件，集成硬件驱动、宏内核、虚拟代理等必要组件。当上层各类客户操作系统对底层硬件资源进行访问时，Helix可屏蔽底层异构硬件的差异，使客户操作系统免除对最底层物理硬件的驱动依赖，并增强虚拟化运行环境中的硬件兼容性、高可靠性、高可用性、可扩展性、运行性能。
  2. ZStack Cloud 5.3.0官网提供一个版本ISO：
    • h84r版：ZStack-Cloud-x86_64-DVD-5.3.0-h84r.iso
  3. 安装ZStack Cloud无需连接公网，也无须配置yum源，可完全离线安装。
  4. 提供以下几种安装模式：企业版管理节点模式、社区版管理节点模式、计算节点模式、专家模式、精简专家模式，用户请按需选择。
  5. 默认选项：DATE&TIME为亚洲东八区，LANGUAGE为English(United States)，KEYBOARD为English(US)。
本教程将详细介绍ZStack Cloud初装流程，分为以下步骤：
  1. 准备文件。
  2. 写入镜像。
  3. 安装操作系统。
  1. 准备文件。
    安装ZStack Cloud前，请准备以下软件包，以便安装部署过程顺利执行：
    • ZStack Cloud ISO：
      • 软件名称：ZStack-Cloud-x86_64-DVD-5.3.0-h84r.iso
      • 下载地址：点击这里
    • ZStack Cloud安装包：
      • 软件名称：ZStack-Cloud-installer-5.3.0.bin
      • 下载地址：请联系官方技术支持
    说明： 软件下载后，请通过MD5校验工具核对校验码，以确保软件完整无损。
  2. 使用Rufus或Fedora Media Writer，将此ISO镜像刻录到U盘。
    Rufus和Fedora Media Writer刻录镜像的流程基本相同，本章节以使用Rufus为例进行介绍。如需获取Fedora Media Writer刻录镜像的详细步骤，请参考《快速安装使用教程》。
    1. 在Rufus中打开ISO镜像。

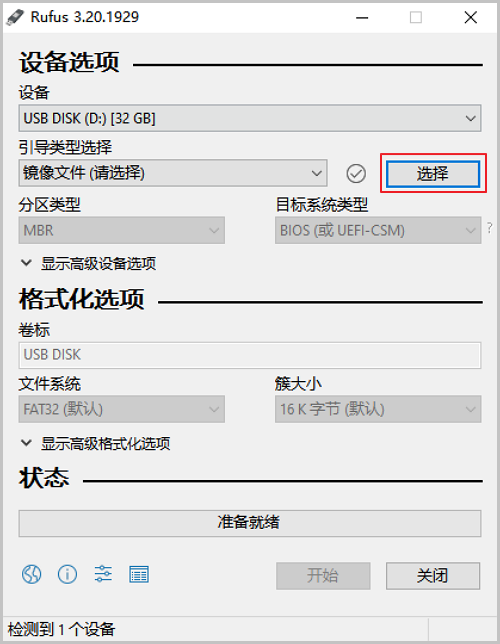

      接入U盘，打开Rufus，引导类型选择列表选择镜像文件（请选择），点击选择按钮，打开已下载好的ISO镜像文件。

      如图1所示：


      图1 在Rufus打开ISO镜像
    2. 写入镜像。

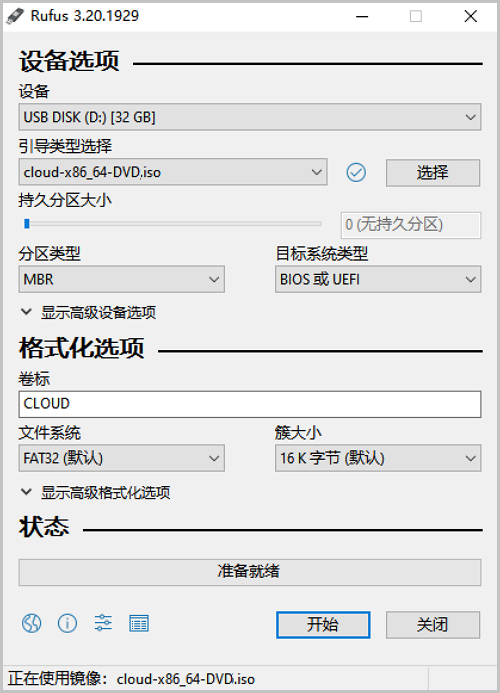

      选择好ISO镜像后，其他Rufus选项按照默认设置，点击开始。

      如图2所示：


      图2 在Rufus写入镜像

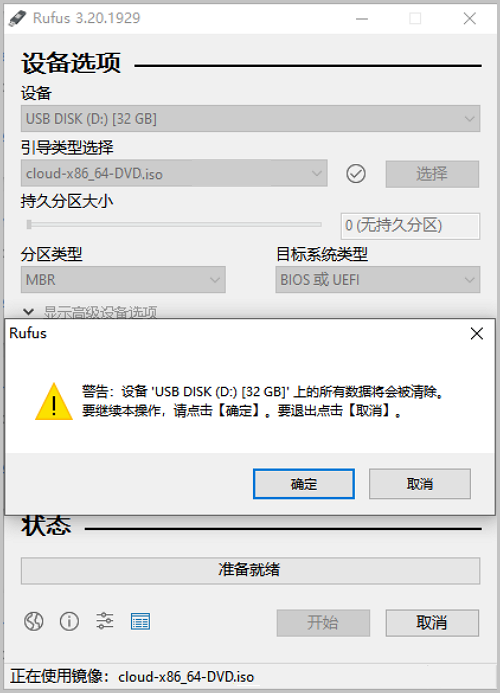

    3. 点击开始后，会提示U盘数据被格式化，点击确定，Rufus会把ISO镜像刻录至U盘。
      说明： 若U盘中存有重要数据，请确保格式化前已做好备份。
      如图3所示：


      图3 在Rufus确认写入ISO镜像
    4. 此时U盘可用来作为启动盘，支持Legacy模式和UEFI模式引导。
  3. 安装操作系统。
    1. 配置服务器。
      • 确认服务器内硬盘的数据已备份，安装过程会覆盖写入。
      • 进入BIOS，开启CPU VT和超线程HT选项。
      • 进入阵列卡配置合适的RAID级别，以提供一定的数据冗余特性。
      • 设置系统启动盘为第一启动顺序。
    2. 选择引导项。

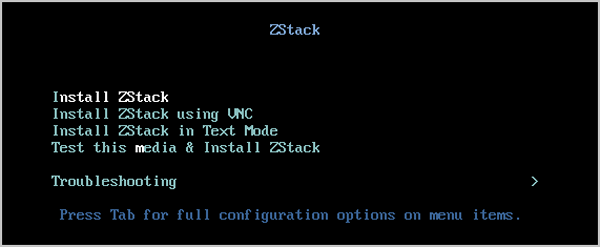

      进入ISO系统引导界面，选择默认选项开始安装操作系统。

      如图4所示，


      图4 系统引导
      说明：
      • ZStack Cloud提供以下安装方式：图形界面方式、VNC方式和字符安装方式，用户可根据实际情况选择，建议使用图形界面安装。
      • 若服务器无VGA接口，仅支持串口连接，用户可使用VNC方式或字符安装方式。
    3. 安装配置汇总。

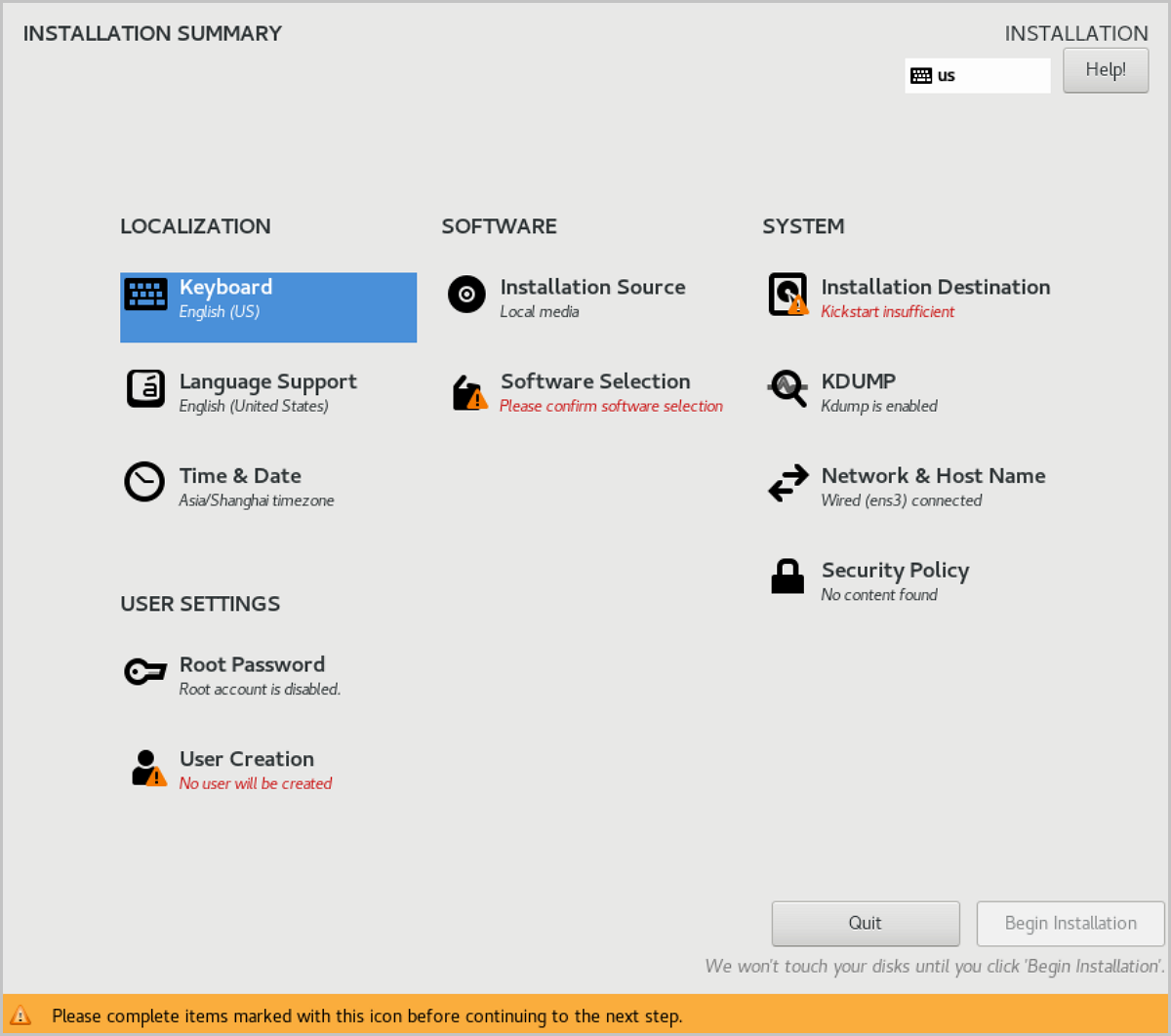

      该页面展示系统安装配置，用户可按需修改，ZStack Cloud默认已配置以下内容：

      • DATE&TIME：默认亚洲东八区，建议管理员提前检测物理机时间，配置为当前时间和时区
      • LANGUAGE：默认English(United States)
      • KEYBOARD：默认English(US)
      如图5所示：


      图5 系统安装界面

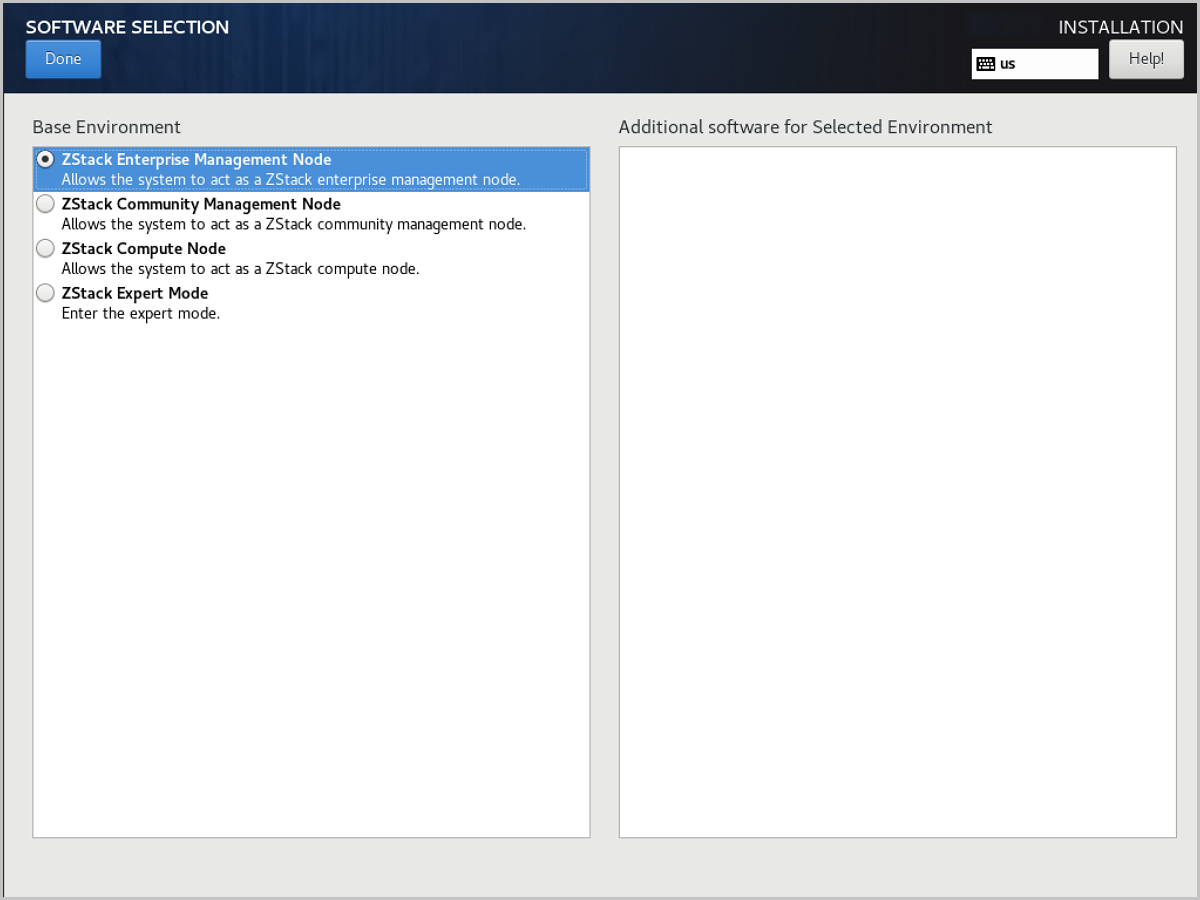

    4. 选择安装模式。

      在安装配置汇总界面，点击SOFTWARE SELECTION，进入安装模式选择界面，选择安装模式。

      ZStack Cloud包含以下安装模式，安装管理节点，请选择ZStack Enterprise Management Node模式：
      • ZStack Enterprise Management Node：ZStack企业版管理节点模式
      • ZStack Community Management Node：ZStack社区版管理节点模式
      • ZStack Compute Node：ZStack计算节点模式
      • ZStack Expert Mode：ZStack专家模式
        说明：
        • 若选择该模式，系统安装后将进入终端界面，由用户自定义安装。除该模式外，其余模式将在系统安装完成后自动开始安装对应模式的平台。
        • No ZStack Local Repo选项表示精简安装，安装过程不拷贝ISO，并且不生成内部源。
      如图6所示：


      图6 选择安装模式
    5. 配置硬盘分区。

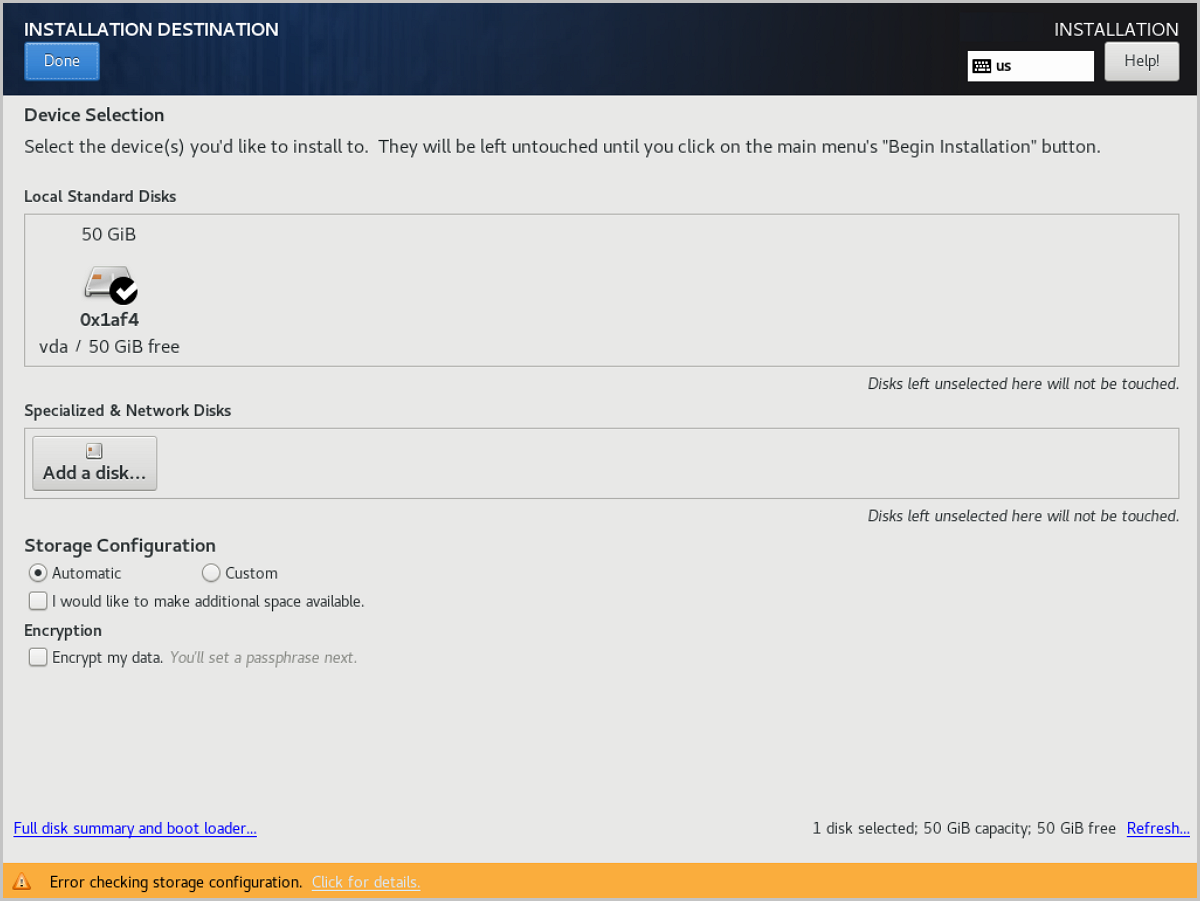

      在安装配置汇总界面，点击INSTALLATION DESTINATION，进入硬盘分区界面。

      如图7所示：


      图7 默认磁盘分区
      说明： 此处建议仅配置系统磁盘，其余磁盘可在系统安装后配置。
      ZStack Cloud建议使用Automatic选项自动配置磁盘分区。若用户需手动配置，可根据BIOS引导模式参考以下内容：
      • UEFI 模式
        • /boot：存放Linux启动所需的核心文件，建议分配1GB空间
        • /boot/efi：存放UEFI启动引导文件，建议分配500MB
        • swap：交换区，建议分配32GB
        • /：Linux系统根目录，建议分配全部剩余空间
      • Legacy模式
        • /boot：存放Linux 启动所需的核心文件，建议分配 1GB空间
        • swap：交换区，建议分配 32GB
        • /：Linux系统根目录，建议分配全部剩余空间
      说明：
      • 以上数值为ZStack Cloud建议分区容量（磁盘总容量大于300GB）。
      • Legacy模式下，若系统盘容量大于2TB，需配置BIOS boot分区，以支持GPT分区。UEFI模式没有此限制，且支持GPT分区。
    6. 配置网络。
      本步骤将配置网卡静态IP地址以及网卡自动激活，该配置仅适用于POC测试。生产环境部署建议配置网卡归一化，详情请参考网卡归一化 (可选)章节。

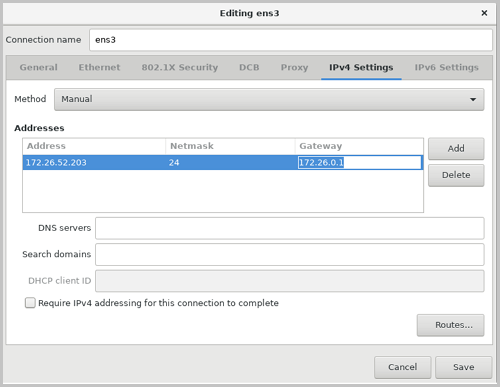

      1. 配置静态IP地址。
        1. 在安装配置汇总界面，点击NETWORK & HOST NAME > Ethernet（ens3） > Configure...，弹出ens3配置界面。点击IPv4 Settings > Method > Manual，用于切换IP地址获取方式为手动指定。
          说明： 用户可按需配置IP地址获取方式，包括使用DHCP自动获取、手动指定等。
        2. 点击Add添加IP地址条目，根据按需配置IP地址、子网掩码、网关地址，完成后点击save保存配置。
          如图8所示：


          图8 配置静态IP地址

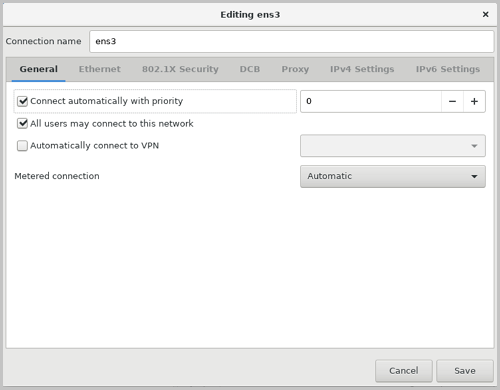

      2. 配置网卡自动激活。

        在ens3配置界面，点击General > Connect automatically with priority (0) > Save，修改网卡自动激活。

        如图9所示：


        图9 配置网卡自动激活
    7. 设置密码。

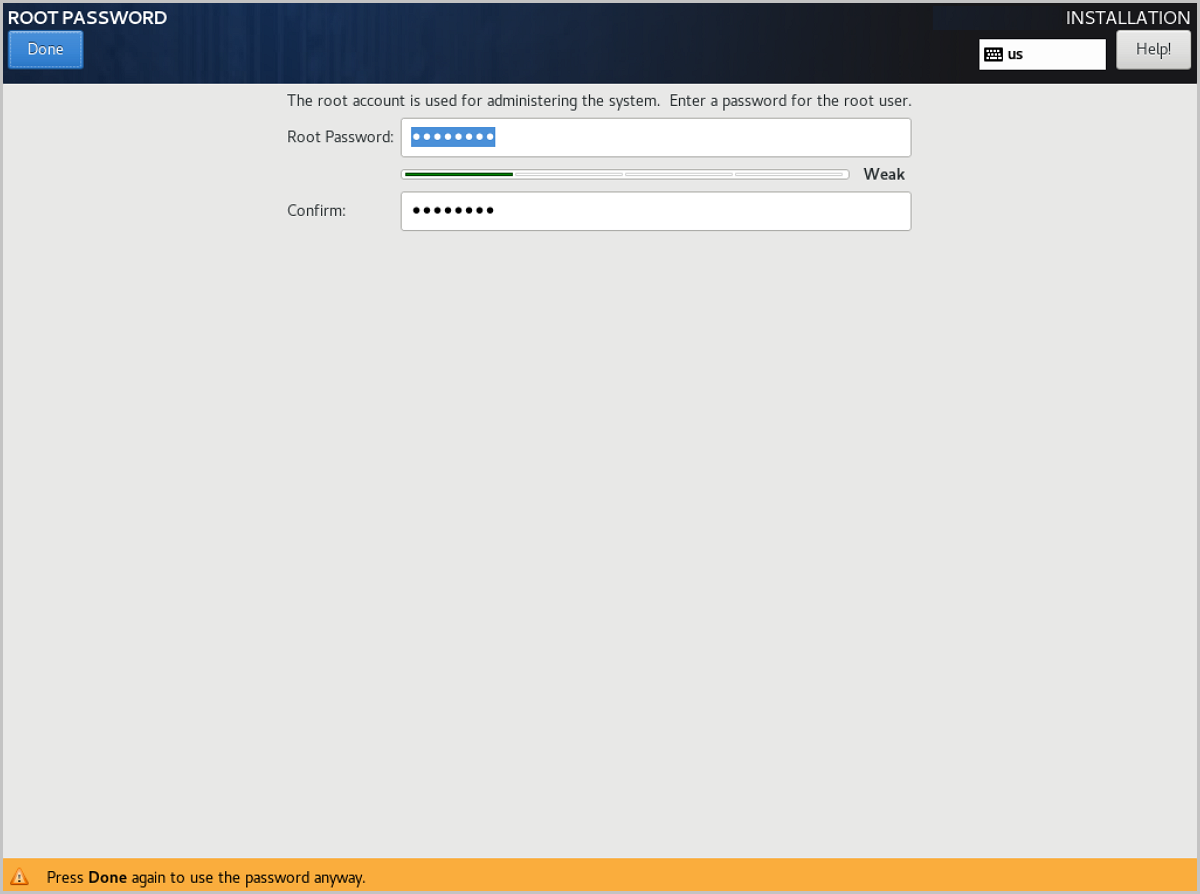

      在安装配置汇总界面，点击Root Password，设置操作系统root用户密码。

      如图10所示：


      图10 设置密码
    8. 开始安装。

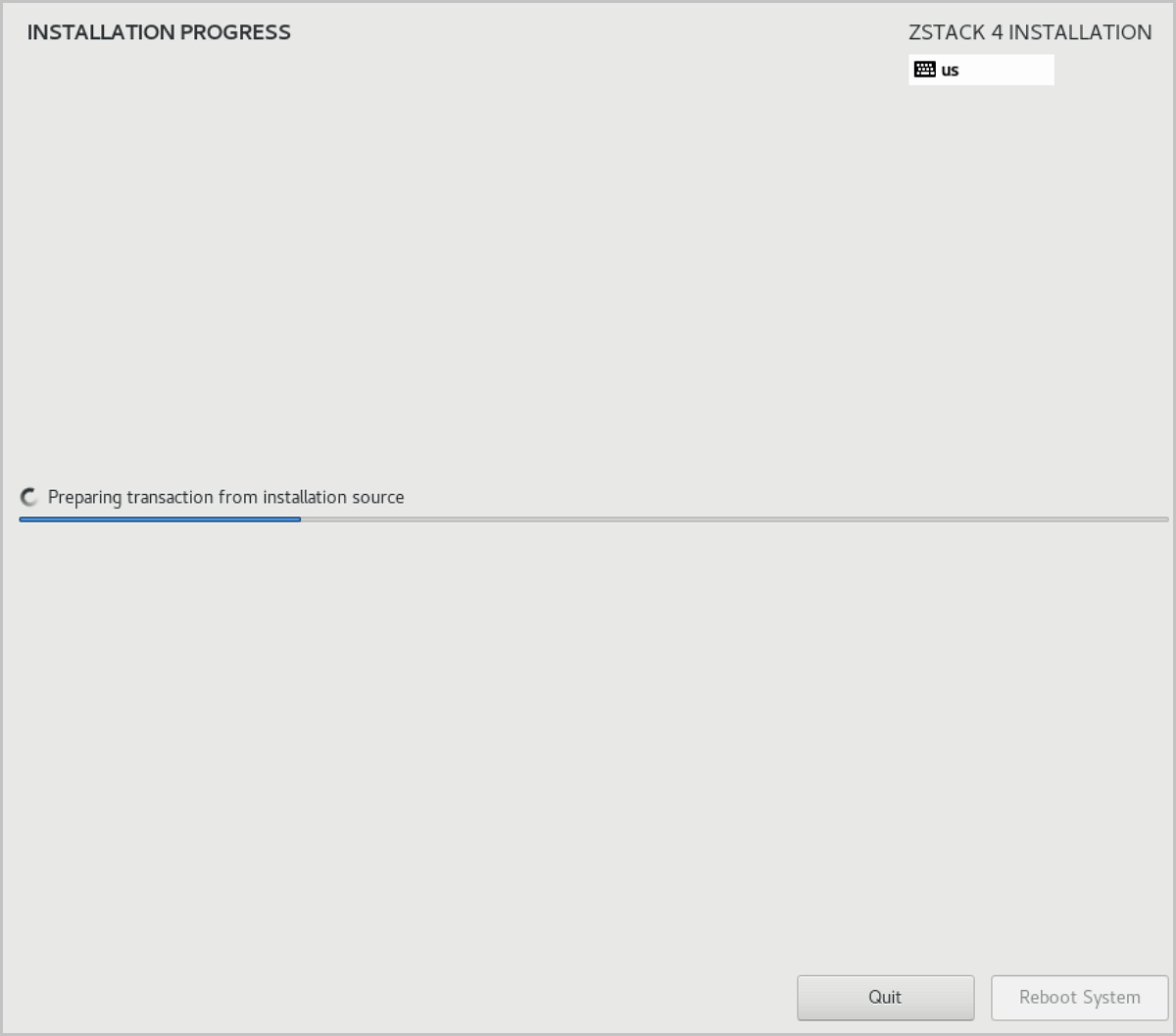

      返回安装配置汇总界面，点击Begin Installation开始安装操作系统。

      如图11所示：


      图11 开始安装
    9. 进入系统。

      安装完成后，点击重启，即可启动进入ZStack Cloud系统。
